Ausgangslage:
- DGN Daten im System DHDN/GK
- Abwasserleitung mit Fließrichtung, Bezeichnungen und zwei Abwasserschächten, weiterhin eine Lage- oder Ortsbezeichnung und ein Nadelbaumsymbol
 |
| Ausgangsdaten: DHDN/GK |
Test-Transformation:
- DGN Daten im System ETRS89/UTM
- Rotation des Datenbestands um ca. 2,3 °
- Die Rotation der Texte und Symbole wurde komplett ignoriert
 |
| Transformierte Daten: ETRS89/UTM |
Textbetrachtung:
Einzelne Texte, wie bspw. Schachtbezeichnung und Lage-oder Ortsbeschreibung, müssen von der Rotation ausgenommen werden, damit diese parallel zum unteren Blattrahmen ausgerichtet sind. Andere Texte müssen aus kartographischen Gesichtspunkten rotiert werden, damit sie parallel zu den Objekten verlaufen (siehe das nachstehende Bild).
 |
| Bezeichnung und Abwasserleitung sind nicht parallel |
Symbolbetrachtung:
Auch hier gilt: Einzelne Symbole, wie bspw. Schacht- und Nadelbaumsymbol, müssen von der Rotation ausgenommen werden, damit diese auf dem Kartenbild "nordausgerichtet" erscheinen.
Andere Symbole müssen aus kartographischen Gesichtspunkten rotiert werden (siehe dazu das nachstehende Bild)
 |
| Abweichung zwischen Fließrichtung und Abwasserleitung |
Transformationsbedingung:
Im Rahmen der Koordinatentransformation muss also festgelegt werden, welche Texte und Symbole von einer Rotation ausgeschlossen werden müssen.
Im Rahmen der Koordinatentransformation muss also festgelegt werden, welche Texte und Symbole von einer Rotation ausgeschlossen werden müssen.
Die Applikation GeoTrans bspw. legt dies in der nachstehenden XML Datei fest, in der die Symbole "Schacht" und "Nadelbaum", sowie alle Texte auf der "Ebene 41" nicht rotiert werden.
 |
| Symbole und Texte werden von der Rotation ausgeschlossen |
Endgültige Transformation:
- DGN Daten im System ETRS89/UTM
- Rotation des Datenbestands um ca. 2,3 °
- Leitungsbezeichnung verläuft parallel zur Abwasserleitung
- Schachtbezeichnung und die Lage- oder Ortsbeschreibung sind nicht rotiert
- Abwasserschächte und das Nadelbaumsymbol sind nicht rotiert
- Der Fließrichtungspfeil ist rotiert und zeigt den Verlauf der Abwasserleitung exakt an
 |

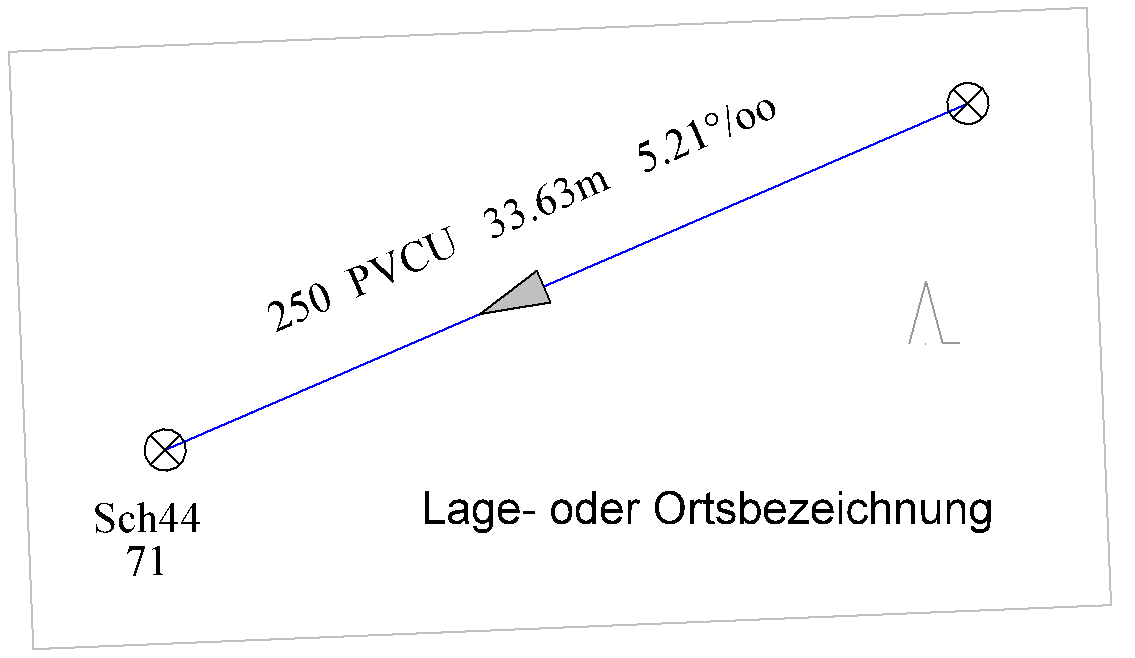

| Endgültige transformierte Daten ETRS89/UTM |
Zu diesem Thema passend:
Beachtung des Maßstabs bei der UTM Transformation
Rotationsunterschied zwischen GK und UTM nach der Umstellung
Welche Einfluss hat die UTM Abbildung auf meinen Datenbestand?
Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail
Warum braucht man GeoTrans wenn die V8i SS3 mit den "Koordinatensstemen DHDN GK2/3" Beta2007" zumindest in Rheinland-Pfalz
AntwortenLöschencm-genau umrechnet. Es wird nicht so heiß gegessen wie gekocht wird!
...und umrechnen braucht schon gar niemand, da man mit den Referenzen und Koordinatensystemen der Microstation "OnTheFly" arbeiten kann.
AntwortenLöschenAufgrund der unterschiedlichen Genauigkeitsanforderungen sollte man bei Transformation von Topographischen Daten den bundesweit gültigen NTv2-Ansatz BETA2007 und bei Daten mit Liegenschaftsbezug das landesweit gültige und genauere Transformationsverfahren wählen.
AntwortenLöschenBETA2007 weist gerade an den Landesgrenzen, bedingt durch die Harmonisierung der Länder, nur eine Genauigkeit im Submeterbereich auf.
Von daher unterstützt GeoTrans auch die landesspezifischen Transformationsansätze für Rheinland-Pfalz, Niedersachsen, Nordrhein-Westfalen, Mecklenburg-Vorpommern und Sachen-Anhalt, die von Microstation alle nicht unterstützt werden.
Weiterhin transformiert MicroStation nur den Umring des Elements und nicht die Einzelpunkte, was bspw. bei einer längeren Trasse oder Leitung in der Mitte erhebliche Ungenauigkeiten hervorrufen kann.
