Koordinatensystem im Stapel zuweisen

Die Zuweisung eines Koordinatenreferenzsystems (GCS) zu einer einzelnen DGN Zeichnung, ist bereits im Blog  Koordinatenreferenzsystem einer DGN zuweisen  ausführlich behandelt worden.

Um ein Koordinatenreferenzsystem gleich mehreren DGN Zeichnungen im Stapel zuzuweisen, geht man folgendermaßen vor:

Befehlsdatei anlegen

• Anlegen einer Textdatei
• Befehl  "GEOCOORDINATE ASSIGN NOQUERY EPSG:31467" eintragen
• Datei bspw. mit dem Namen "31467.txt" speichern

Stapel erstellen

• Öffnen Sie unter "Extras/Stapelverarbeitung" die Stapelverarbeitung
• Wählen Sie die eben angelegte Befehlsdatei aus
• Fügen Sie die zu bearbeitenden DGN Zeichnungen über die Schaltfläche "Dateien hinzufügen" hinzu

Stapelverarbeitung starten

Über die Schaltfläche "Stapelverarbeitung ausführen / starten" wird die Stapelverarbeitung gestartet und das Koordinatenreferenzsystem "EPSG:31467" automatisch jeder DGN Zeichnung zugewiesen.

Zu diesem Thema passend:
Koordinatenreferenzsystem einer DGN zuweisen
Amtliche Koordinatensystem in Deutschland

Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail

Burkhard Steuck
http://www.geomapping.de

Erfahrungen bei der UTM Transformation (Maßstab)

Liegen die zu transformierenden Daten in einem Gebiet mit einem Maßstabsfaktor ungleich 1, sollten Texte und Zellen gezielt betrachtet werden, denn der Maßstabsfaktor schlägt sich in

• der Texthöhe, Textbreite und
• der Skalierung von Zellen / Symbolen

nieder.

Die nachstehenden Grafiken verdeutlichen dies.
Ausgangslage ist ein Text mit einer Texthöhe und -breite von 5,0 m und ein Symbol mit einer Skalierung von 5,0.

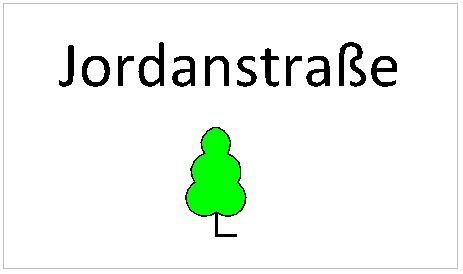

Ausgangssituation: Text und Symbol

Skalierung des Symbols = 5,0

Texthöhe und -breite = 5,0 m

Nach Anwendung der Transformation im Gebiet mit maximaler Maßstabskorrektur sind Texthöhe, -breite und Symbolskalierung entsprechend verändert.

Skalierter Text

Skalierte Zelle

Da der Maßstabsfaktor (0,9996 - 1,00021) von der Lage (Breite, Länge) abhängig ist , kommt es vor, dass Texte und Symbole in einem Bearbeitungsgebiet unterschiedlich skaliert werden.

Transformationsbedingung:
Da es viele Prozesse, Programme oder Zeichenvorschriften gibt, die "runde" Werte voraussetzen, müssen relevante Texte und Symbole von der Maßstabskorrektur ausgenommen werden.

Die Applikation GeoTrans bspw. legt dies in der nachstehenden XML Datei fest, in der das Symbol "Laubbaum", sowie alle Texte auf der "Ebene 31" nicht skaliert werden.

Laubbaum und Texte auf der Ebene 31 werden nicht skaliert

Zu diesem Thema passend:
Beachtung des Rotationsunterschieds bei der UTM Transformation
Rotationsunterschied zwischen GK und UTM nach der Umstellung
Welche Einfluss hat die UTM Abbildung auf meinen Datenbestand?

Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail

Burkhard Steuck
http://www.geomapping.de

Erfahrungen bei der UTM Transformation (Rotation)

Liegen die zu transformierenden Daten in einem Gebiet, in dem Rotationsunterschiede (siehe Blog)  zwischen der Gauß-Krüger und der UTM Abbildungen von rund (+/-) 2,3° zu erwarten sind, müssen Texte und Zellen besonders betrachtet werden.

Ausgangslage:

• DGN Daten im System DHDN/GK
• Abwasserleitung mit Fließrichtung, Bezeichnungen und zwei Abwasserschächten, weiterhin eine Lage- oder Ortsbezeichnung und ein Nadelbaumsymbol

Ausgangsdaten: DHDN/GK

Test-Transformation:

• DGN Daten im System ETRS89/UTM
• Rotation des Datenbestands um ca. 2,3 °
• Die Rotation der Texte und Symbole wurde komplett ignoriert

Transformierte Daten: ETRS89/UTM

Textbetrachtung:

Einzelne Texte, wie bspw. Schachtbezeichnung und Lage-oder Ortsbeschreibung, müssen von der Rotation ausgenommen werden, damit diese parallel zum unteren Blattrahmen ausgerichtet sind. Andere Texte müssen aus kartographischen Gesichtspunkten rotiert werden, damit sie parallel zu den Objekten verlaufen (siehe das nachstehende Bild).

Bezeichnung und Abwasserleitung sind nicht parallel

Symbolbetrachtung:

Auch hier gilt: Einzelne Symbole, wie bspw. Schacht- und Nadelbaumsymbol, müssen von der Rotation ausgenommen werden, damit diese auf dem Kartenbild "nordausgerichtet" erscheinen.

Andere Symbole müssen aus kartographischen Gesichtspunkten rotiert werden (siehe dazu das nachstehende Bild)

Abweichung zwischen Fließrichtung und Abwasserleitung

Transformationsbedingung:
Im Rahmen der Koordinatentransformation muss also festgelegt werden, welche Texte und Symbole von einer Rotation ausgeschlossen werden müssen.

Die Applikation GeoTrans bspw. legt dies in der nachstehenden XML Datei fest, in der die Symbole "Schacht" und "Nadelbaum", sowie alle Texte auf der "Ebene 41" nicht rotiert werden.

Symbole und Texte werden von der Rotation ausgeschlossen

Endgültige Transformation:

• DGN Daten im System ETRS89/UTM
• Rotation des Datenbestands um ca. 2,3 °
• Leitungsbezeichnung verläuft parallel zur Abwasserleitung
• Schachtbezeichnung und die Lage- oder Ortsbeschreibung sind nicht rotiert
• Abwasserschächte und das Nadelbaumsymbol sind nicht rotiert
• Der Fließrichtungspfeil ist rotiert und zeigt den Verlauf der Abwasserleitung exakt an

Endgültige transformierte Daten ETRS89/UTM

Zu diesem Thema passend:
Beachtung des Maßstabs bei der UTM Transformation
Rotationsunterschied zwischen GK und UTM nach der Umstellung
Welche Einfluss hat die UTM Abbildung auf meinen Datenbestand?

Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail

Burkhard Steuck
http://www.geomapping.de

Formeln zur UTM Korrektion

Mit Einführung des Koordinatenreferenzsystems ETRS89/UTM sind die nachstehenden Korrekturen notwendig.

Abbildungskorrektion:

Streckenreduktion:

Die Korrekturformeln (Näherungsformeln für Strecken < 5km) lauten wie folgt:

S(UTM) = S(ell.) * 0,9996 * [1 + (E – 500 km)² / 2 R²]

Flächenreduktion:
F(UTM) = F(ell.) * 0,9996² * [1 + (E – 500 km)² / 2 R²]²

S(UTM) = horizontale Strecke auf dem UTM - Abbildungszylinder
S(ell.) = horizontale Strecke in der Höhe des GRS80-Ellipsoids
F(UTM) = horizontale Fläche auf dem UTM - Abbildungszylinder
F(ell.) = horizontale Fläche in der Höhe des GRS80-Ellipsoids
E = Mittlerer Ostwert [km]
R(GRS80)  = mittlerer Krümmungsradius 6382 [km]
0,9996 = UTM - Maßstabsfaktor

Höhenkorrektion:

Höhenreduktion:

S(ell.) = S(gem.) * [1 - h(ell.) /  R]

Die ellipsoidische Höhe h(ell.) ergibt sich aus der amtlichen Gebrauchshöhe über Normalhöhennull h(NHN) plus der Höhenanomalie (Abweichung der NHN-Fläche vom Referenzellipsoid, Quasigeoidhöhe), die in Deutschland zwischen 34 m im Norden und 51 m im Süden schwankt.

h(ell.) = h(NHN) + h(Höhenanomalie) in [km]
S(gem.) = horizontale Strecke in der Höhe des Messungsgebietes

Zu diesem Thema passend:

Beachtung des Maßstabs bei der UTM Transformation
Rotationsunterschied zwischen GK und UTM nach der Umstellung
Welche Einfluss hat die UTM Abbildung auf meinen Datenbestand?

Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail

Burkhard Steuck

http://www.geomapping.de

Rotationsunterschied zwischen GK und UTM

Welchen Einfluss hat die Einführung des neuen Koordinatenreferenzsystems ETRS89/UTM auf den Datenbestand?

Liegen die Daten bereits in MicroStation oder anderen CAD Systemen vor, sind diese in der Regel als Gauß-Krüger-Koordinaten gespeichert worden. Nach der Einführung von UTM Koordinaten kann es sein, dass der komplette Datenbestand gegenüber der GK Abbildung rotiert erscheint.

Die nachstehende Grafik zeigt schematisch die Bereiche in Deutschland, wo mit einer Rotation bzw. Verdrehung des Datenbestands gerechnet werden muss.

Rotationsunterschied zwischen GK / UTM

Im Bereich von 6° bis 7,5° und 12° bis 13,5° östlicher Länge (roter Bereich) ist mit einer Rotation oder Verdrehung des Datenbestands von ca. (-) 2,2° im Süden bis zu (-) 2,4° im Norden zwischen der GK- und der UTM-Abbildung zu rechnen.

Im Bereich von 10,5° bis 12° östlicher Länge (grüner Bereich) ist mit einer Rotation oder Verdrehung des Datenbestands von ca. (+) 2,2° im Süden bis zu (+) 2,4° im Norden zwischen der GK- und der UTM-Abbildung zu rechnen.

Auch in den weiß dargestellten Regionen kommt es zu leichten Verdrehungen, die aber in der Regel kleiner als (±) 0,001° sind.

Eine genaue Bestimmung der Verdrehung hängt u.a. von der Lage des Gebiets ab und muss ermittelt werden.

Zu diesem Thema passend:
Beachtung des Rotationsunterschieds bei der UTM Transformation
Welche Einfluss hat die UTM Abbildung auf meinen Datenbestand?

Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail

Burkhard Steuck
http://www.geomapping.de

App "UTM Tool"

Die Einflüsse der UTM Abbildung können eindeutig bestimmt werden. Je nach Lage des Gebiets sind die Einflüsse der UTM Abbildung unterschiedlich groß.

Mit der kostenlosen App "UTM-Tool" können Sie feststellen, welchen Einfluss die UTM Abbildung auf Ihren Datenbestand hat.

Nach Eingabe eines europäischen Orts oder einer Postleitzahl werden die geographischen und die ETRS89/UTM Koordinaten und der Maßstabsfaktor berechnet.



Anhand der ermittelten Werte werden die Abbildungskorrekturen der UTM Abbildung für wählbare Strecken und Flächen berechnet.

Neben den Abbildungskorrekturen der UTM Abbildung werden die Strecken- und Flächenreduktionen unter Berücksichtigung wählbarer Höhenwerte und Geoidundulation berechnet und aufgezeigt.



Installation:

Die kostenlose App unterstützt IOS und ANDROID.
Gehen Sie in den App Store von Apple oder Google und suchen Sie nach dem Begriff "UTM Tool" oder folgen Sie dem entsprechenden QR Code:





Zu diesem Thema passend:
Formeln zur Berechnung der UTM Korrekturwerte

Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail

Burkhard Steuck
http://www.geomapping.de

UTM Streckenreduktion wegen Geoidundulation

Jeder Punkt auf der Erdoberfläche kann mathematisch einfach und eindeutig über einen Ellipsoid als geometrische Referenzfläche definiert werden. In Europa wird dafür der Ellipsoid GRS80 verwendet.

Zur Höhenmessung wird aber ein Quasigeoid verwendet, der den physikalischen Eigenschaften der Erde Rechnung trägt und gedanklich einer Fläche entspricht, auf der das Wasser nicht fließt.

Die Fläche des Quaisgeoids und die Fläche des Referenzellipsoids GRS80 fallen nicht zusammen, sie unterscheiden sich durch die Höhenanomalie.

Der Abstand von Ellipsoid und Quasigeoid wird als Quasi-Geoidundulation oder kurz Undulation bezeichnet. In Deutschland variieren die Undulationen zwischen + 34 m im Norden und + 51 m im Süden.

Eine auf der Erdoberfläche gemessene Strecke muss mit Hilfe der ellipsoidischen Höhe h' (ell.) auf den Referenzellipsoid GRS80 reduziert werden. Die ellipsoidische Höhe setzt sich dabei aus der Gebrauchshöhe h' (NHN) und der Undulation zusammen.

Streckenreduktion:

Allein nur der Wert der Undulation bewirkt eine zusätzliche Streckenreduktion zwischen 5 mm / km im Norden und 8 mm / km im Süden von Deutschland.

Fazit: Werden Strecken auf der Erdoberfläche gemessen, müssen diese unter Beachtung der Gebrauchshöhe (bspw. 200 m ü. NHN) und der Undulation (bspw. 45 m) reduziert werden.

Zu diesem Thema passend:
Beachtung des Rotationsunterschieds bei der UTM Transformation
Rotationsunterschied zwischen GK und UTM nach der Umstellung
Welche Einfluss hat die UTM Abbildung auf meinen Datenbestand?

Wir freuen uns über Kommentare oder Fragen, schreiben Sie uns einfach eine eMail

Burkhard Steuck
